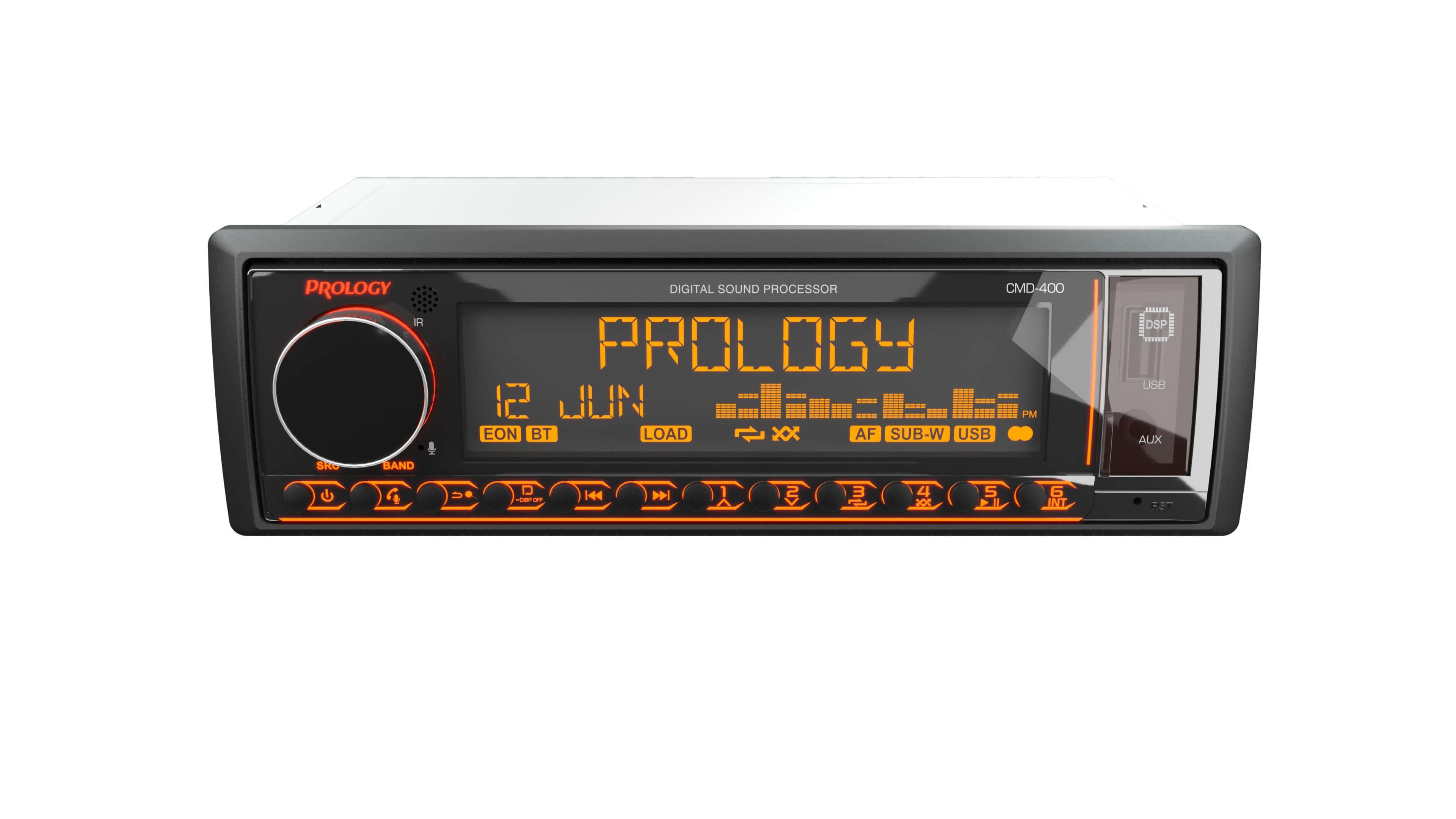

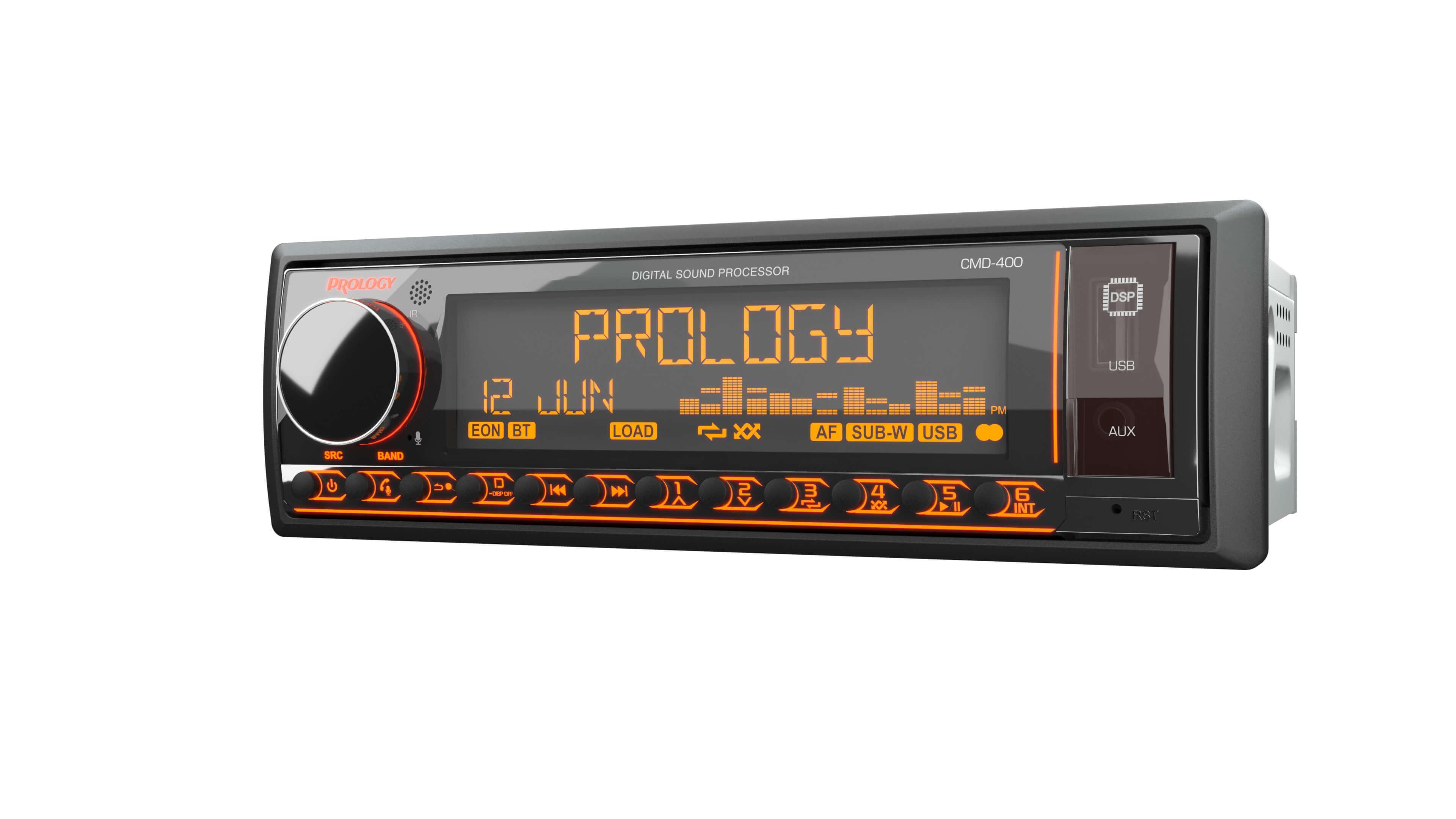

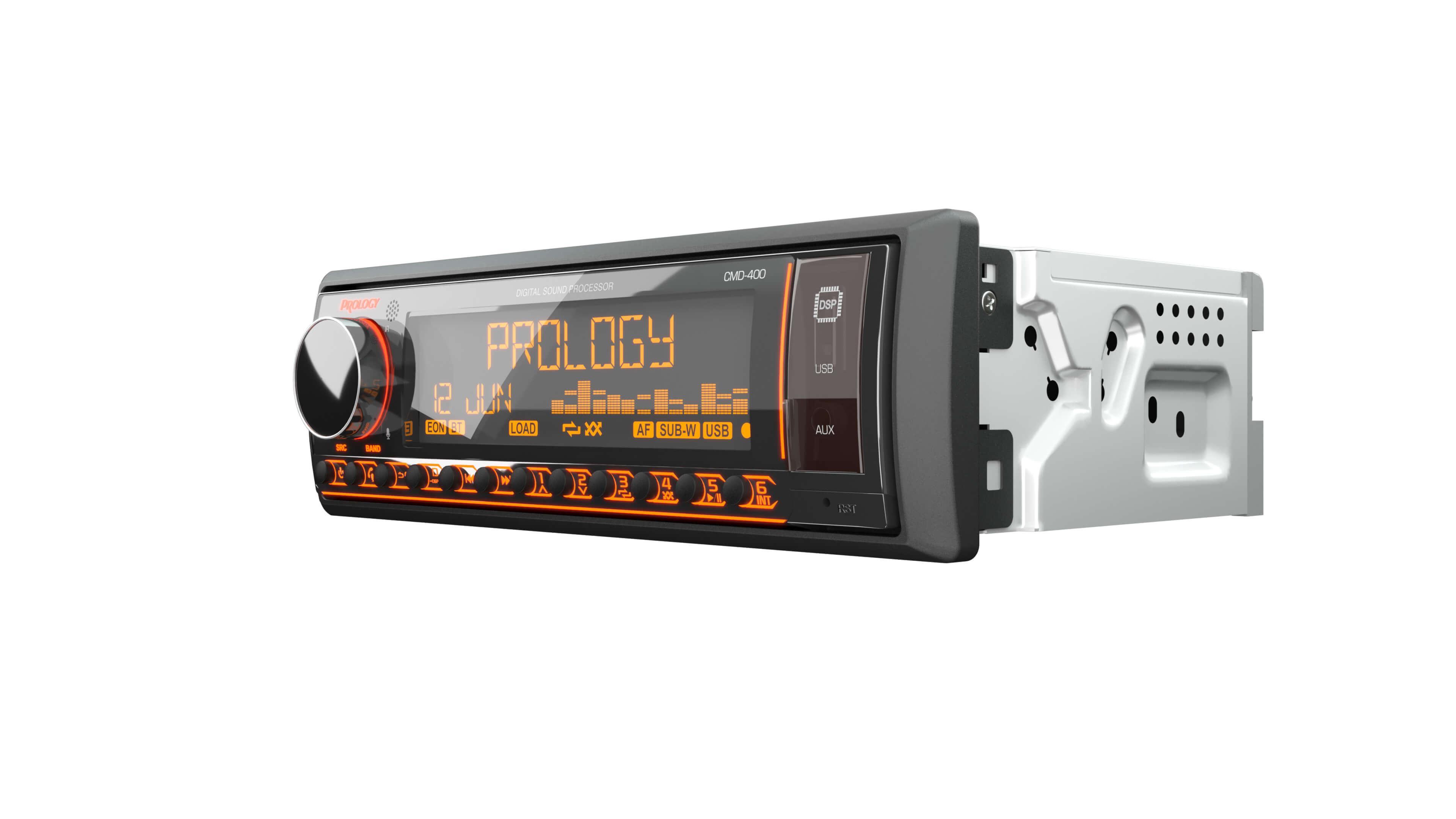

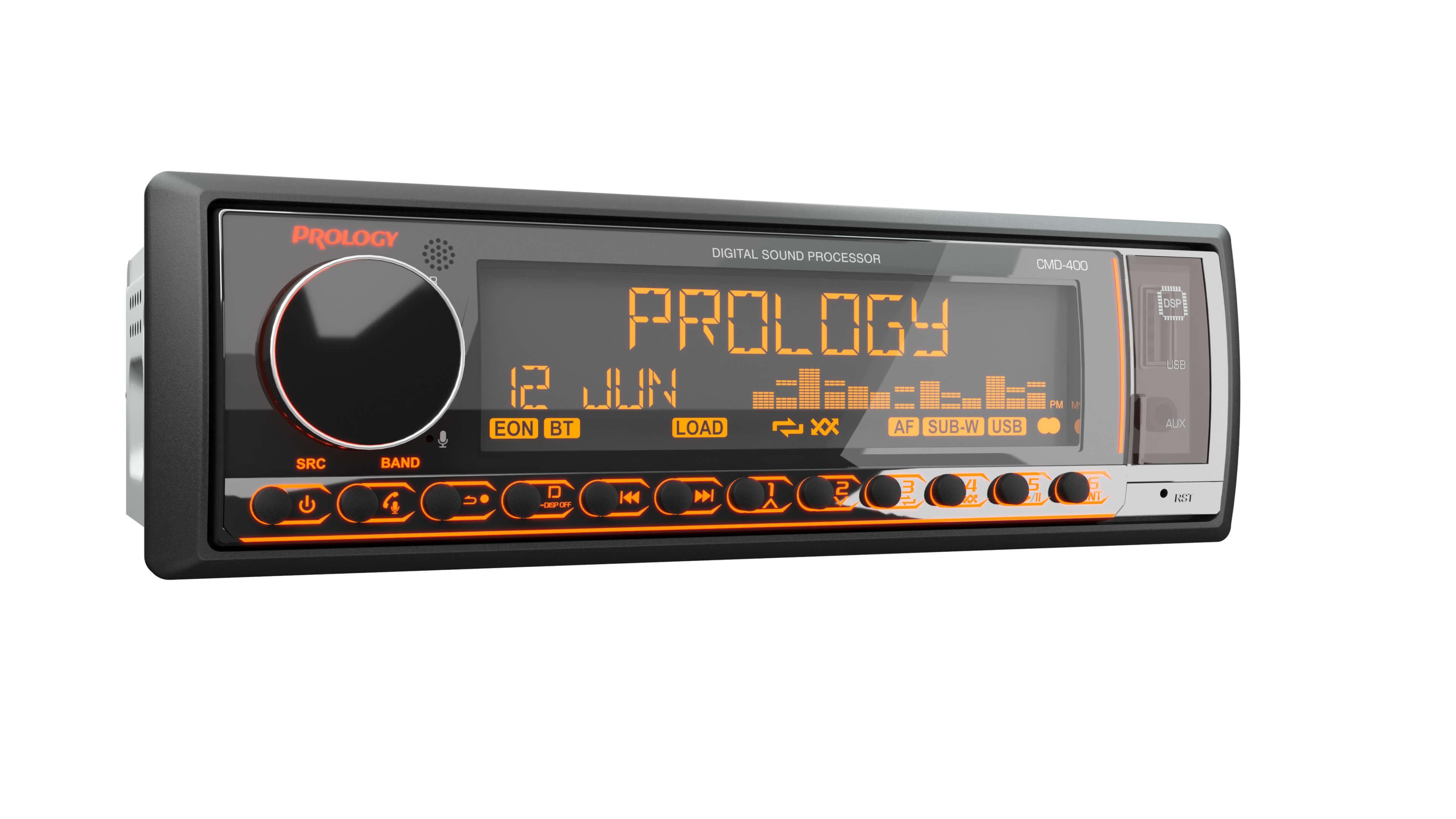

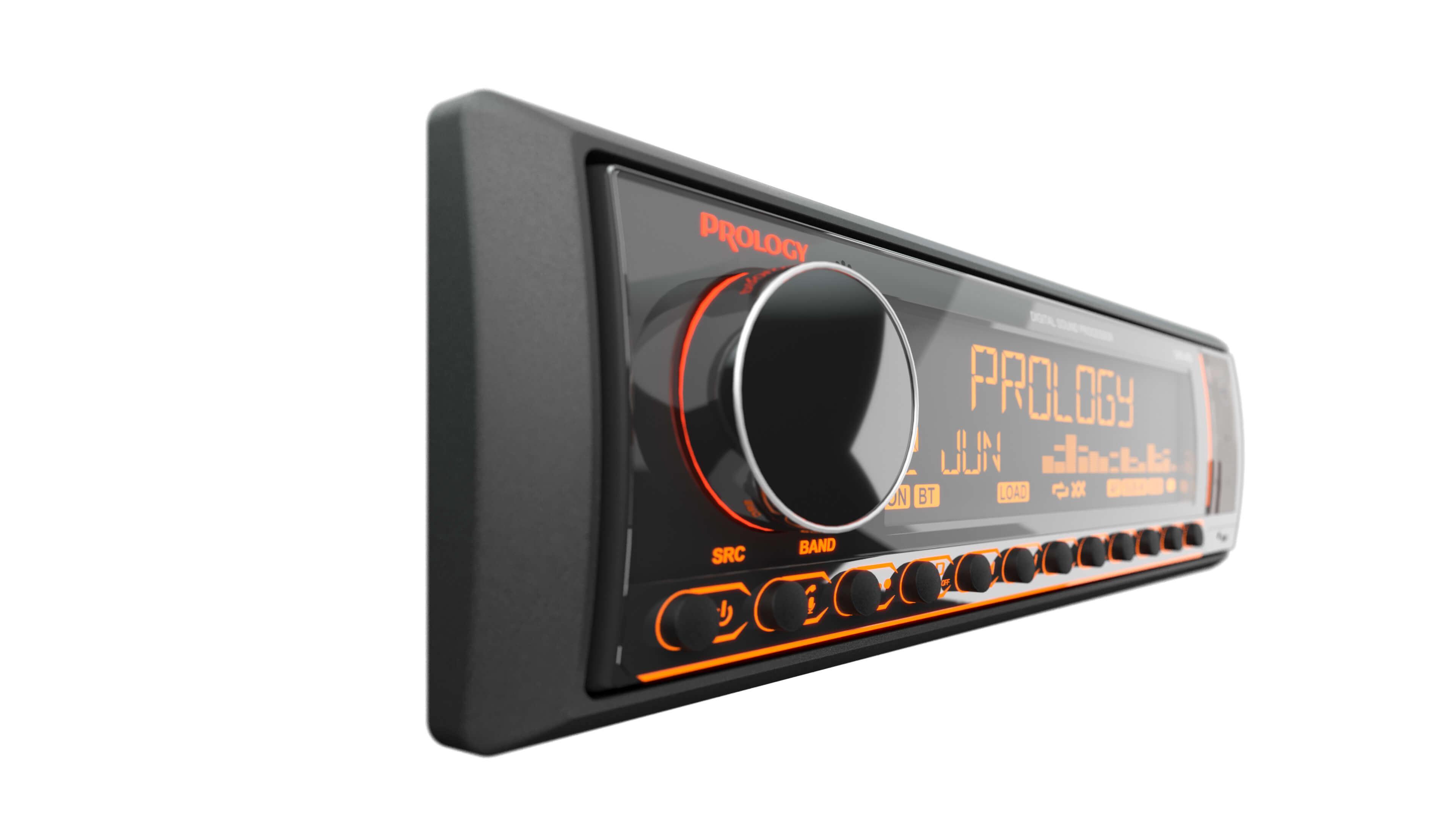

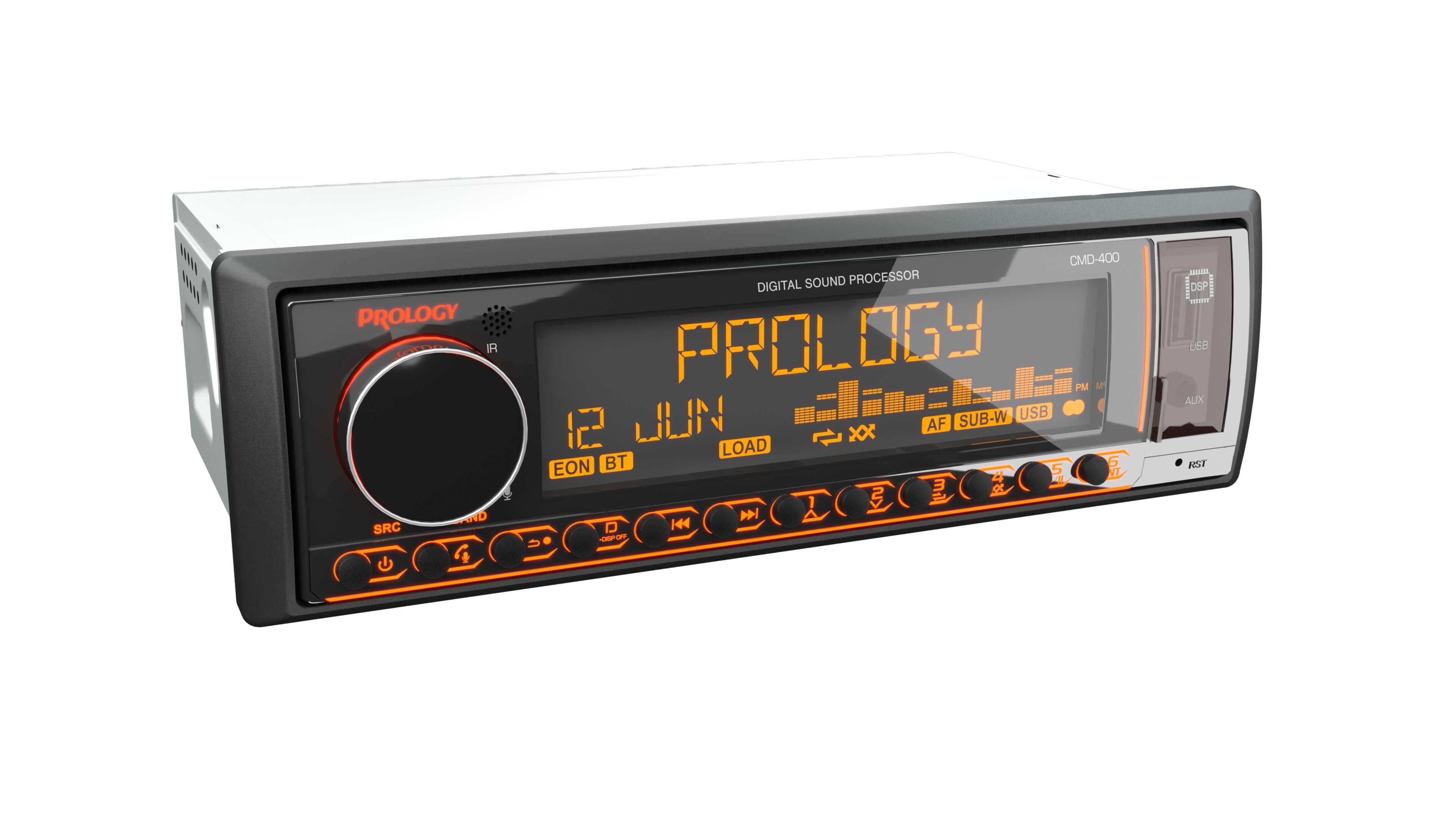

PROLOGY CMD-400 – FM/USB ресивер с Bluetooth^® и встроенным 8-канальным аудиопроцессором DSP, стандартного размера 1DIN, который обеспечивает прием радиостанций в диапазонах FM/УКВ/AM и воспроизведение аудиофайлов MP3, WAV, и FLAC форматов, записанных на USB-накопители, передачу звука с внешних источников через линейный аудиовход и беспроводной интерфейс Bluetooth. Поддерживается управление мобильным телефоном через интерфейс Bluetooth^® (ver. 5.1). Устройством можно управлять при помощи мобильного приложения Prology Audio, установленного на смартфон с операционной системой Android или iOS.

Максимальная выходная мощность 4 х 65 Вт (MOSFET), поддержка акустики 4 или 8 Ом.

---

---

ОСОБЕННОСТИ МОДЕЛИ PROLOGY CMD-400

• Встроенный 8-канальный аудиопроцессор DSP
• Управление и настройка с помощью приложения для Android или iOS
• Максимальная выходная мощность 4 х 65 Вт (MOSFET), поддержка акустики 4 и 8 Ом
• Эквалайзер 48 полос регулировки, настраиваемых вручную, 14 заводских настроек + пользовательская; возможность сохранять в памяти до 6 пресетов
• Крутизна среза до 48 дБ/октава
• Режимы двух- и трехполосного включения фронтальной акустики с регулировкой частот среза (две пары со встроенного MOSFET, остальные с внешнего усилителя)
• Настройка временных задержек для каждого из восьми каналов
• Тонкомпенсация Bass Boost (5 регулировок)
• Тонкомпенсация Loudness (2 регулировки)
• Высокоскоростной цифровой PLL тюнер FM/УКВ/AM диапазонов с памятью на 30 станций c поддержкой RDS EON
• Воспроизведение файлов в форматах MP3, WAV, а также в формате FLAC (Free Lossless Audio Codec), использующем сжатие аудиосигнала без потери качества звучания
• Фронтальный разъём для подключения USB-накопителей, поддержка носителей с объёмом до 256 ГБ
• Поддержка Bluetooth^® профилей: A2DP и AVRCP — воспроизведение музыки, управление воспроизведением; HFP, HSP — BT hands-free
• Bluetooth 5.1
• Пульт дистанционного управления
• Управление со штатных кнопок на руле (интерфейс SWC)
• Многоцветная трёхзонная настраиваемая подсветка передней панели автомагнитолы (Мультиколор)
• Многострочный сегментный дисплей
• Стандартный монтажный размер 1DIN
• Минимальная установочная глубина 105 мм
• Разъем ISO
• Сохраняет настройки при полном отключении питания (SWC/FW/Audio/Multicolor)

---

Дополнительные возможности для подключений и построения сложной звуковой системы в автомобиле:

• 6-канальный линейный RCA-аудиовыход для подключения внешних усилителей — с возможностью настройки среза во всем диапазоне (как сверху так и снизу)
• 2 выхода RCA для подключения сабвуфера — с возможностью настройки среза: снизу от 10 Гц (Subsonic), сверху до 800 Гц; доступен режим FLAT

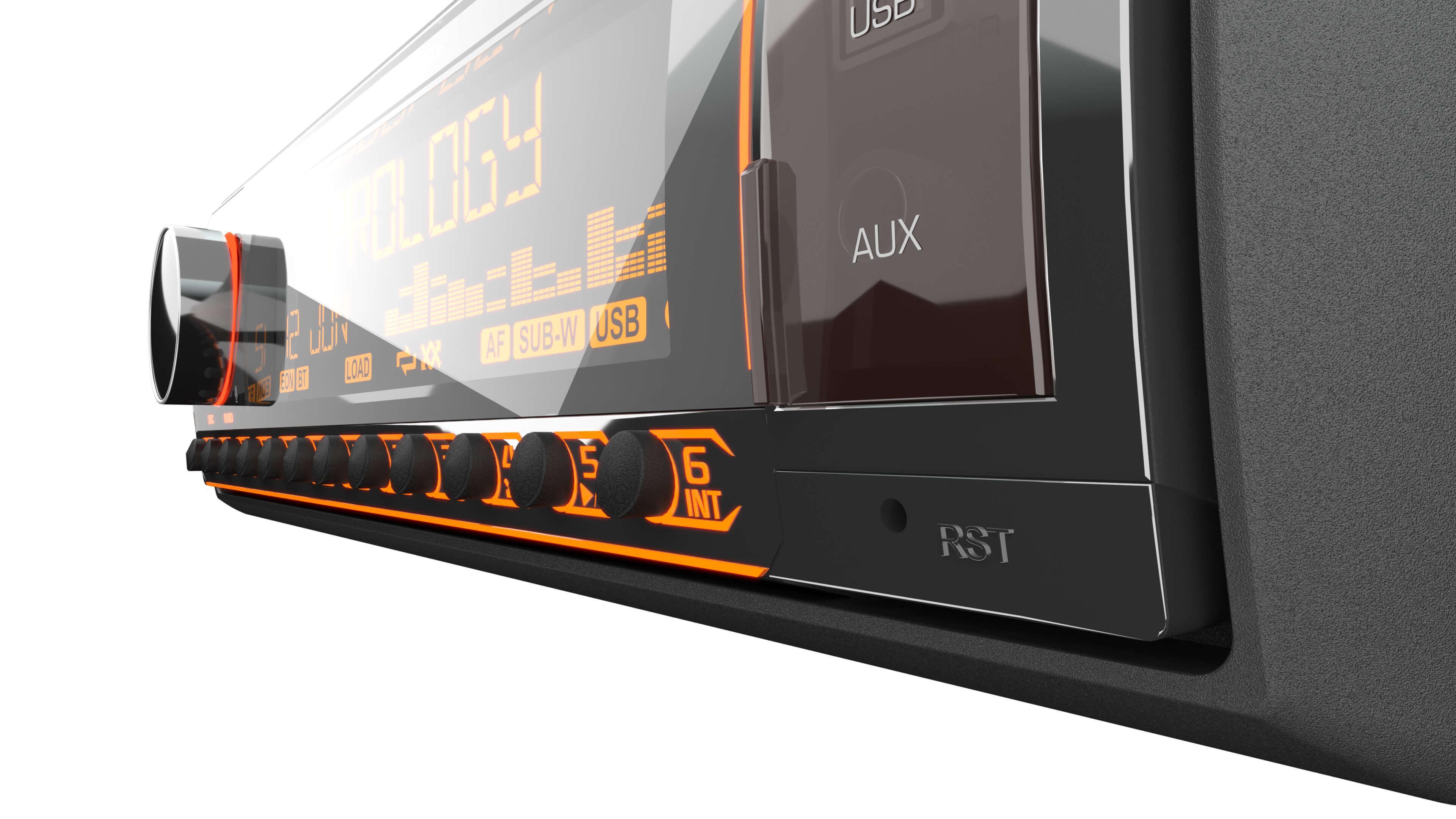

• Линейный аудиовход AUX 3,5 мм mini-jack на передней панели
• Вход mini-jack 3,5 мм для подключения внешнего микрофона BT

---

Выпущено обновление ПО автомагнитолы - Ver 2.3.

Рекомендуется для установки всем пользователям: стабилизация прошивки, улучшающая отношение сигнал / шум.

---

Устройством можно управлять при помощи мобильного приложения Prology Audio, установленного на смартфон с операционной системой Android или iOS.

Приложение Prology Audio превращает ваш смартфон в инструмент для индивидуальной настройки звука и управления функциями автомагнитолы PROLOGY.

Посмотрите скриншоты из приложения PROLOGY AUDIO – широкие возможности звуковых настроек и управления: Смотреть

Приложение Prology Audio позволяет: регулировать громкость; управлять многополосным эквалайзером; выбирать источник аудиосигнала; настраивать цвет подсветки кнопок управления на передней панели автомагнитолы; поддерживать голосовое сопровождение от навигационных приложений, запущенных на смартфоне; отображать ID3 информацию о воспроизводимых треках.

Только в моделях автомагнитол Prology со встроенным DSP процессором* в приложении отображаются дополнительные функции настроек: для сабвуферных выходов (частота среза, порядок фильтра, фаза сигнала); для фронтальных выходов (частота среза, порядок фильтра, временные задержки для каждого канала); возможность сохранения до 3 персональных установок звучания.

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ PROLOGY AUDIO ТЕПЕРЬ НА RUSTORE.

С апреля 2024 года приложение Prology Audio можно скачать только в отечественном магазине приложений RuStore по ссылке. В дальнейшем все обновления приложения Prology Audio для смартфонов на операционной системе Android будут выходить уже в этом магазине приложений.

Примечание:
* Функционал приложения зависит от модели автомагнитолы Prology. Поддержка приложения указывается в инструкции пользователя.

---

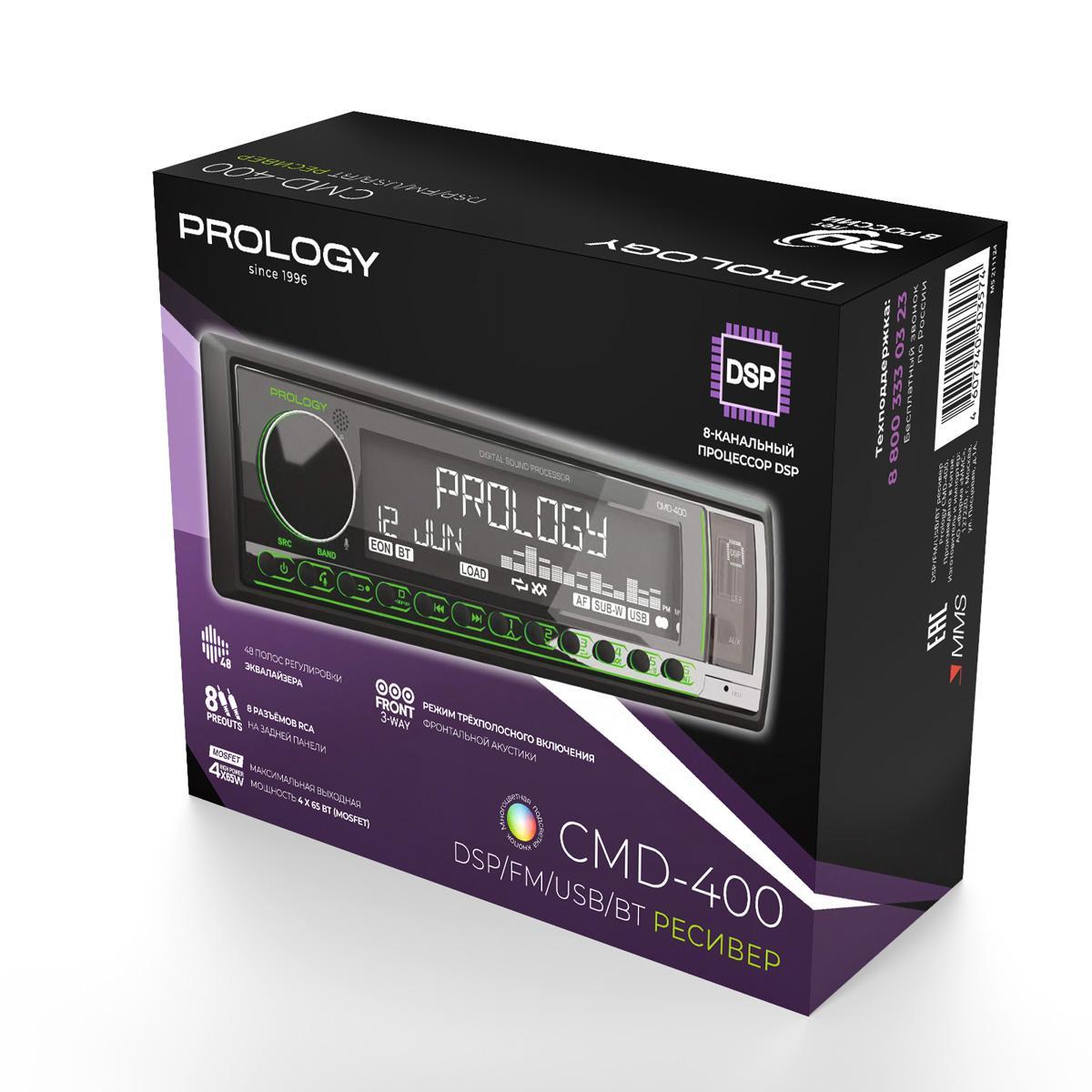

КОМПЛЕКТ ПОСТАВКИ PROLOGY CMD-400

• Устройство PROLOGY CMD-400;
• Соединительные кабели;
• Пульт дистанционного управления;
• Краткое руководство пользователя.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PROLOGY CMD-400

Основные

• Напряжение питания — 12 В постоянного тока;
• Предельные значения напряжения питания — 11 – 14,4 В;
• Номинал встроенного предохранителя — 15 А;
• Полярность источника питания — Только системы с заземлением отрицательного полюса батареи;
• Максимальная выходная мощность — 4 x 65 Вт (MOSFET);
• Потребляемая мощность — 100 Вт;
• Рекомендуемое сопротивление динамиков — 4 – 8 Ом;
• Установочные размеры устройства (Ш x В x Г) — 178 x 50 x 105 мм;
• Цвета подсветки кнопок — Зеленый, синий, красный, жёлтый, голубой, фиолетовый, розовый, оранжевый, белый, режим авто, ручная настройка;
• Эквалайзер — 48 полос, настраиваемых вручную, 14 заводских настроек + пользовательская; возможность сохранять в память до 6 пресетов;
• Аудиопроцессор — встроенный процессор DSP;
• Диапазон рабочих температур — -20...+60 °С;
• Температура хранения — -30...+70 °С;
• Допустимая влажность при работе — 45...80 %;
• Допустимая влажность при хранении — 30...90 %;

FM-приемник

• Диапазон частот — 87,5 – 108 МГц; 65-74 МГц (УКВ);
• Полезная чувствительность (отн. с/ш - 30 дБ) — 12 дБ (мкВ);
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 20 – 16000 Гц (-1 дБ);

USB

• Отношение сигнал-шум, не менее — 70 дБ;
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 16 – 18000 Гц (-1 дБ);

Модуль Bluetooth

• Версия — 5.1;
• Максимальная дальность действия — 5 м;
• Поддерживаемые профили — HFP, HSP, A2DP, AVRCP;
• Диапазон воспроизводимых частот — 16 – 18000 Гц (-1 дБ).

---

Находится в категориях:

• Головные устройства



Тест медиаресивера PROLOGY CMD-400



Автор: Алексей БЕРЕЖКОВ. Ссылка на оригинал статьи на сайте автозвук.рф

---

Новый процессорный ресивер Prology формата 1DIN ориентирован не только на классические системы «фронт-тыл-сабвуфер», но и на продвинутые аудиосистемы. Восьмиканальный звуковой процессор снабжён расширенными звуковыми регулировками, для управления можно использовать приложение смартфона и ИК пульт дистанционного управления.

---

ЧЕТЫРЕ ЧЕТВЕРТИ

Медиаресивер построен на новой платформе. Полноценный звуковой процессор (DSP) обеспечивает 8 независимых выходов, объединённых в четыре пары. Это уже сравнимо с возможностями внешних DSP и процессорных усилителей — но теперь можно использовать обычные усилители. Среди особенностей новинки — возможность настройки и управления со смартфона через приложение Prology Audio, громкая связь, поддержка двух- и трёхполосной конфигурации, стереофонический выход сабвуфера (да, можно использовать два самостоятельных сабвуфера). Мощность встроенных усилителей хотя и не позволит поставить рекорд по SPL, но для качественного прослушивания музыки вполне достаточна.





Глубина ресивера всего 105 мм. На лицевой панели энкодер, кнопки управления, под откидной крышкой разъём USB и гнездо линейного входа. Вид «с кормы» строг и лаконичен: утопленный разъём ISO питания и акустики (если в вашей машине не такие, то «хвостики» входят в комплект). Разъёмы RCA линейных выходов (их восемь!) утоплены в радиатор. Базовый микрофон hands free расположен на передней панели, а выносной можно приобрести отдельно и подключить к разъёму mini-jack на задней панели





На плате передней панели расположен процессор, обслуживающий дисплей и клавиатуру





На основной плате расположен DSP, усилители линейных выходов и усилитель мощности





В комплект входит пульт дистанционного управления

Интерфейс

Для вызова меню настроек необходимо нажать на энкодер. Разбирать настройки звукового тракта будем при измерениях. Все регулировки интуитивно понятны. Первым пунктом идут звуковые настройки, затем настройки системы, подсветки дисплея, радио и Bluetooth. Все настройки сохраняются в энергонезависимой памяти и не реагируют на отключение аккумулятора. Развитый звуковой процессор предлагает 48-полосный эквалайзер, фильтры и «машину времени» для точной настройки звукового поля. Нас в первую очередь интересуют звуковые настройки. Их можно разделить на две группы: долговременные, выполняемые при первоначальной настройке системы (кроссовер, задержки), и оперативные, определяющие характер звучания (эквалайзер, тонкомпенсация, бас-буст, фейдер, баланс).

Добротность полос эквалайзера можно регулировать как раздельно, так и сделать её единой для всех 48 полос. Помимо пользовательской настройки есть предустановки по жанрам музыки. Далее по списку идут пять уровней бас-буста, двухуровневая тонкомпенсация и управление сабвуфером.

Настройка задержек предлагает не только ручной ввод (в миллисекундах или сантиметрах), но и «ленивую» настройку. Сначала нужно выбрать автомобиль («маленький», «средний», большой»), затем — позицию прослушивания (водитель, передний пассажир, переднее сиденье и «всем поровну»). Среднестатистические настройки DSP будут подставлены из базы данных, их останется лишь подкорректировать при необходимости.

Но путешествовать по меню при помощи энкодера не очень-то удобно. Приложение Prology Audio позволяет выполнять настройку и управлять головным устройством быстрее и нагляднее. Причём приложение универсальное, подходит для всей линейки головных устройств Prology нового поколения, и формирует список доступных регулировок в зависимости от модели. Приложение доступно в двух версиях — под Android или iOS.

Личный опыт

Интерфейс аппарата эргономичный, интуитивно понятный, в целом всё удобно, хотя к одинаковым кнопкам придётся привыкать. Цвет подсветки можно выбрать из предложенных вариантов, настроить свой микс через уровни RGB или выбрать переливающуюся подсветку. Названия папок, файлов и теги выводятся на дисплей. Инструкция предупреждает, что кириллица поддерживается не всегда, но мне как-то повезло…

Звуковая секция работает на твёрдую «пятёрку», пределы регулировок выбраны удачно. На хорошем уровне оказалось беспроводное воспроизведение по каналу Bluetooth, отторжения не было, даже наоборот — и не каждый MP3 плох, их просто нужно правильно готовить.

Названия предустановок эквалайзера весьма условные, при выборе лучше полагаться на слух, а не на дисплей. На мой слух зашли РОК и КЛАССИКА (кто бы сомневался), остальные в значительной степени ориентированы на компенсацию «родимых пятен» штатной акустики и с приличными динамиками могут и не понадобиться. Так что я бы советовал настраивать свой вариант, отталкиваясь от одного из понравившихся — это намного проще, чем начинать «от нуля».

Полностью стереофонический канал сабвуфера даёт дополнительные возможности при выборе структуры системы. Но сигналы в процессоре не суммируются, поэтому с одиночным сабвуфером нужно обязательно подключать усилитель сабвуфера (или активный сабвуфер) стереокабелем, либо подключать моноблок через Y-переходник.

Измерения

Все настройки аудиотракта сгруппированы в одной позиции многоуровневого меню и вызываются нажатием на энкодер. Во всех каналах можно включить ФВЧ и ФНЧ (кроме канала твитера). Можно независимо выбрать тип фильтра (Баттерворт, Бессель, Линквитц- Райли), причём для всех фильтров доступна крутизна вплоть до 48 дБ/окт. Естественно, в случае Линквитца-Райли доступны только чётные порядки фильтра. Впрочем, графики гораздо нагляднее, чем фотографии меню и страницы текста.





На графике в качестве примера приведены варианты настройки фильтров. Шаг настройки на частотах ниже 100 Гц — по 10 Гц, далее переходит к третьоктавной сетке. Диапазон перестройки зависит от назначения каналов

Но я забежал вперёд. На самом деле список настроек открывает параграфический эквалайзер н а 48 полос — своего рода гибрид графического и параметрического. Частоты регулирования фиксированные, но добротность можно выбирать как для всех полос сразу, так и индивидуально в диапазоне от 1 до 12. Регулировка уровня ведётся с шагом 1 дБ в диапазоне ±9 дБ. Помимо пользовательской настройки предусмотрено десять фиксированных предустановок, включая линейную АЧХ.

Выбор полос сделан грамотно, с учётом акустики салона автомобиля. Так, вместо стандартного третьоктавного ряда частот в проблемной для автомобиля области на частотах ниже 160 Гц установлена очень плотная сетка. Совместно с регулировкой добротности это позволит если не победить полностью, то свести к минимуму акустические резонансы салона. Да и на средних частотах тоже плотненько, учтены особенности физиологии слуха. На высоких частотах — наоборот, шаг пореже, там избирательность слуха уже невысокая, да и серьёзных погрешностей там не предвидится.





На графике «своей» настройки задействованы только четыре полосы при одинаковой добротности «по умолчанию» — иначе здесь было бы вологодское кружево вместо АЧХ. Ради компактности графики сгруппированы

Во вторую группу частотной коррекции входят пятиуровневый бас-буст и двухуровневая тонкомпенсация. Они фиксированные, от положения регулятора громкости не зависят — поэтому при повышенной громкости (выше 40 из 62 имеющихся) их лучше отключить — иначе возможны искажения.





Шаг регулировки буста около 1 дБ. Регулировка широкополосная, центральная частота примерно 80 Гц





Тонкомпенсация действует аналогично бас-бусту, но добавляется подъём высоких частот

МЁД & ДЁГОТЬ

Начну с дёгтя — его немного. Аппарат не даёт времени на раздумья, из меню вываливается достаточно быстро. И кнопочки все одинаковые, надо к ним пристреляться. Зато дисплей большой и русифицированный. Настройка через приложение, удобный интерфейс, полноценная работа с телефоном по каналу Bluetooth, довольно продвинутый DSP, четыре пары линейных выходов, причем все — стерео. Стереосабвуфер, особенно при высокой частоте раздела с фронтом (80—120 Гц) в машине имеет полное право на жизнь, если штатные места допускают установку только малокалиберной акустики.

Мощность встроенных усилителей вполне достаточна для комфортного прослушивания, хотя сабвуфер в любом случае понадобится — активный, либо с отдельным усилителем. Итог — отличное звучание, можно построить систему совсем не начального уровня. И цена просто подарочная.



Цена вопроса: 7 990 руб.

---



Prology CMD-400: теперь можно все!



Не ограничивайте себя в выборе конфигурации аудиосистемы! С Prology CMD-400 вы можете построить в автомобиле не только простую «классику» с фронтальными и тыловыми динамиками, но и более серьезную систему с поканальным 2-полосным фронтом, тылом и сабвуфером. Или даже с 3-полосным полностью поканальным фронтом и сабвуфером.

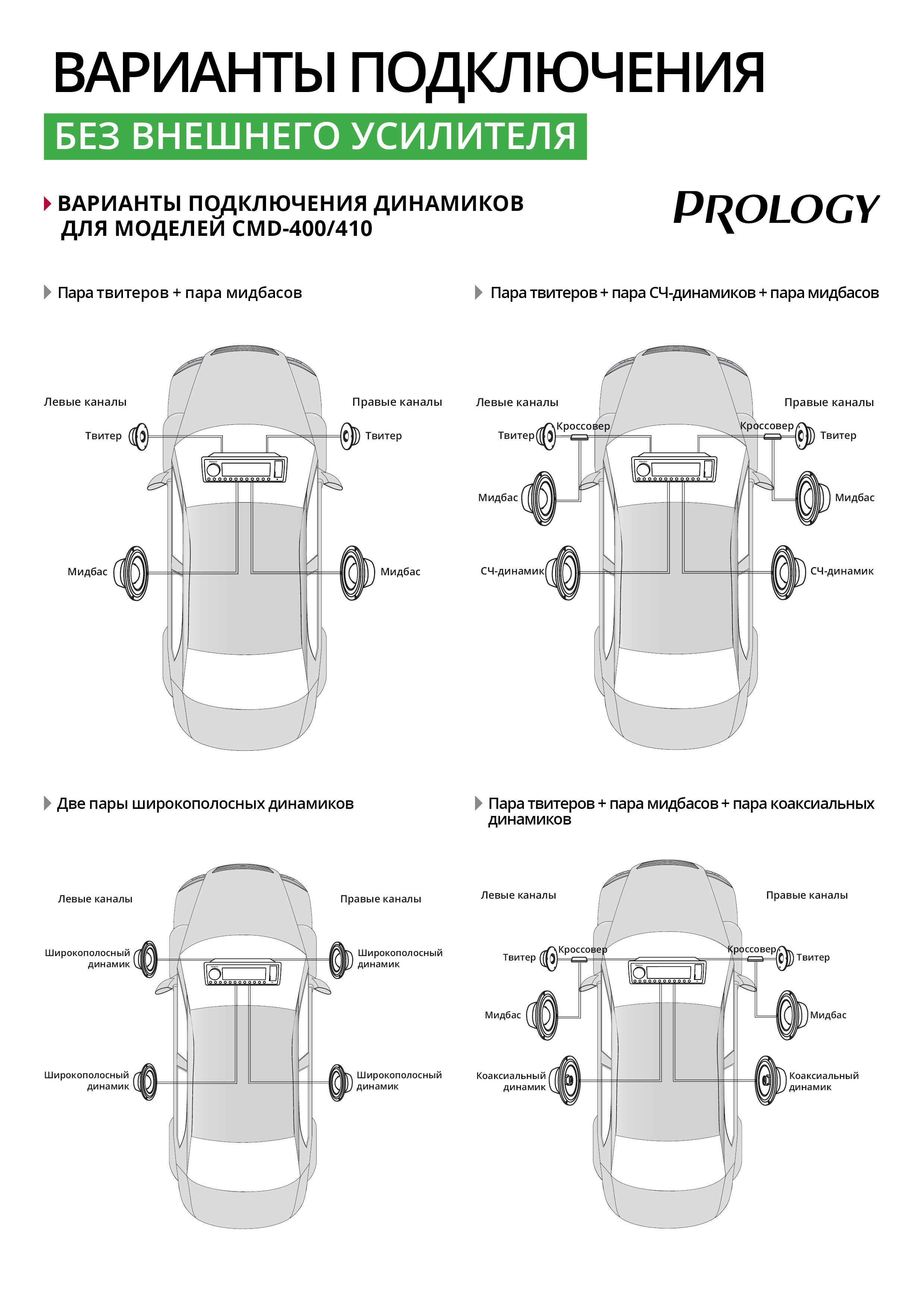

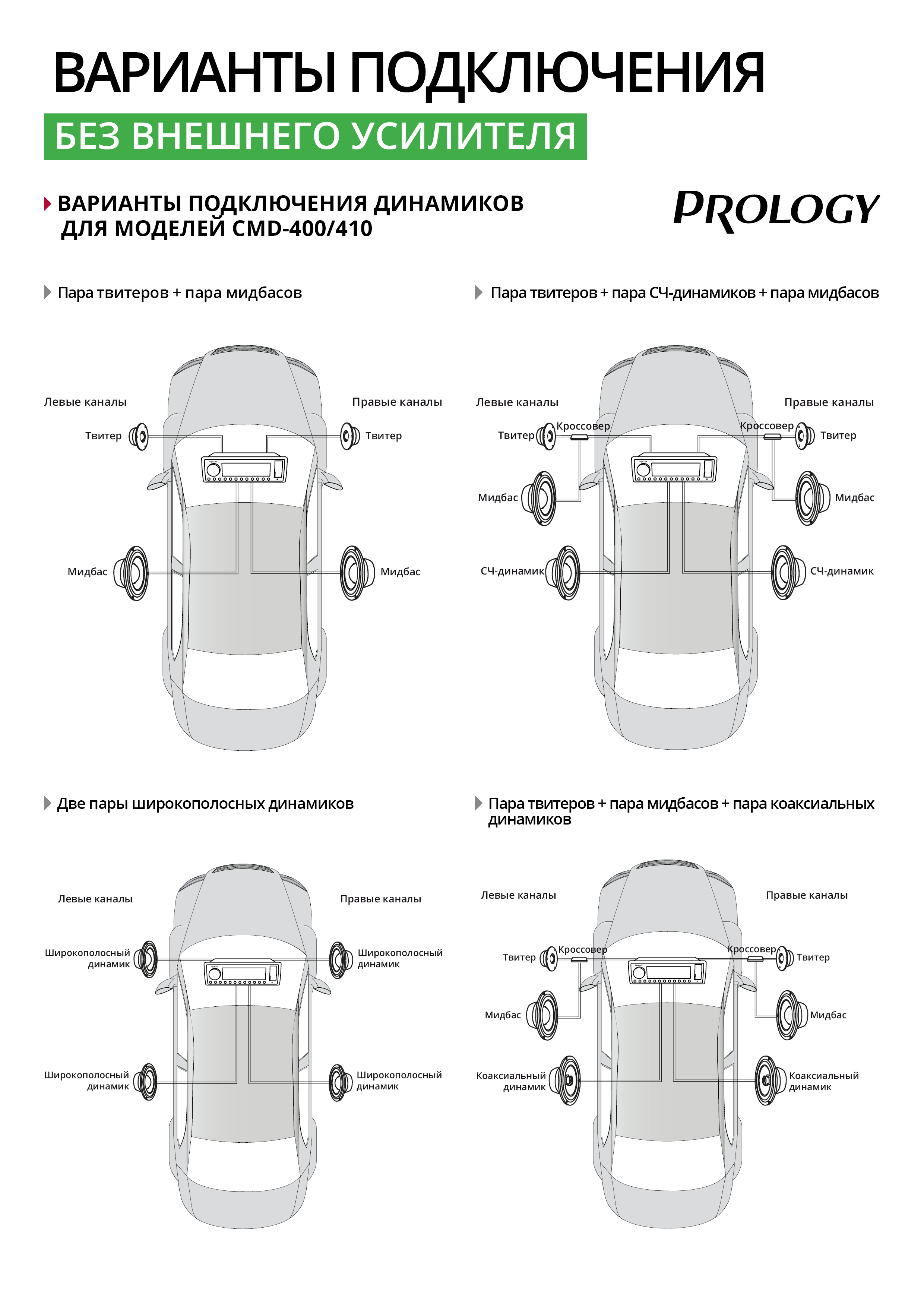

Выберите свой вариант подключения фронтальной акустики к Prology CMD-400



Простой традиционный вариант. Твитеры и мидбасовые динамики компонентной акустики подключаются через пассивные кроссоверы. Они делят частотный диапазон, отправляя на твитеры верхние частоты, а на мидбасовые динамики – нижние и средние.

Достоинство – в простоте, т. к. для подключения всех фронтальных динамиков требуется лишь одна пара каналов усиления.

Недостаток – пассивный кроссовер из комплекта акустических систем не учитывает особенности установки динамиков в конкретный автомобиль (их взаимное расположение, развороты, разницу в расстояниях до каждого динамика и т.п.).

Результат – простое и привычное подключение, но акустическая система может не раскрыть всю красоту звучания, на которую способна.

Продвинутое поканальное включение. При поканальном включении компонентной 2-полосной акустики, твитеры и мидбасовые динамики подключаются каждые к своим каналам внешнего или встроенного усилителя (а для 3-полосной – еще и среднечастотники).

Недостаток – для подключения передних динамиков требуется 2 или 3 пары каналов усиления (для 2- или 3-полосной акустики соответственно).

Достоинство – деление звукового диапазона на частотные полосы берет на себя встроенный аудиопроцессор Prology CMD-400, позволяя гибко настраивать согласование полос между собой с помощью частотных фильтров и задержек.

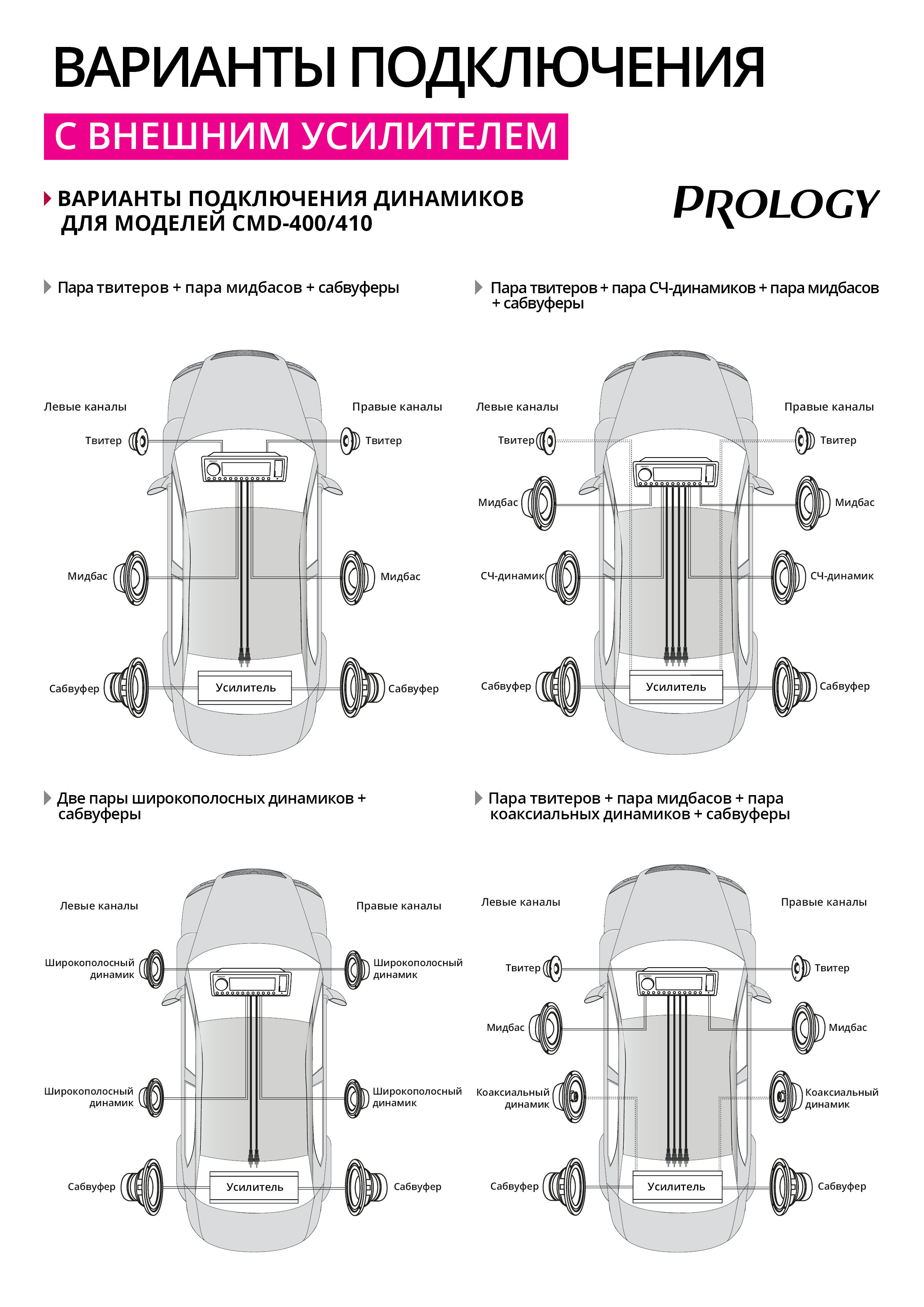

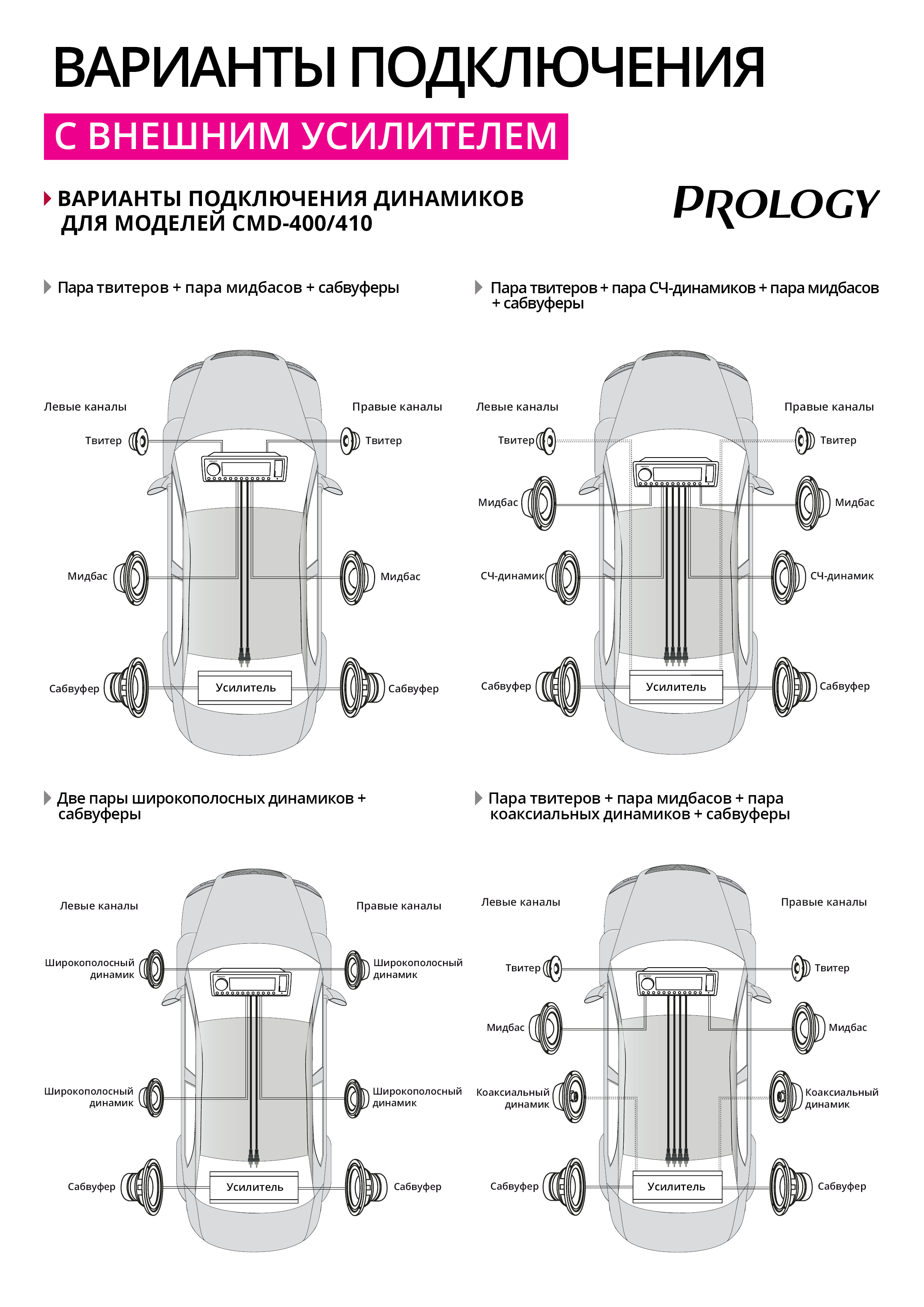

Используйте собственные каналы усиления Prology CMD-400 или подключайте внешние усилители.

Все 8 каналов встроенного аудиопроцессора имеют выходы в виде разъемов RCA, к которым можно подключить внешние усилители. Однако Prology CMD-400 содержит встроенный усилитель на одной из лучших микросхем АВ-класса с 12-вольтовым питанием – TDA7851 (его каналы соединены с выходами процессора 1/2 и 3/4).

Совет. Даже в продвинутых вариантах систем с «поканалкой» вы можете использовать собственные каналы усиления головного устройства. Например, для подключения твитеров, среднечастотников или (если они предусмотрены в системе) тыловых динамиков.

Что еще нужно знать о Prology CMD-400



• Специализированный чип аудиопроцессора Asahi Kasei – это не только надежность и точность настройки. В ходе обработки аудиосигнала он позволяет сохранить больше музыкальной информации, в отличие от более простых и дешевых чипов DSP. А это значит, что вы получаете более чистое и детальное звучание.
• Четыре пары линейных выходов на задней панели для подключения внешних усилителей и сабвуфера обеспечивают максимальную гибкость в построении аудиосистемы.
• Фирменное приложение Prology Audio для Android и iOS – это простая и удобная возможность настройки аудиопроцессора без подключения компьютера.

• Возможность подключения штатных кнопок на руле сделает управление аудиосистемой еще удобнее и безопаснее.
• Качественный цифровой радиотюнер порадует вас исключительно чистым приемом радиостанций в диапазоне FM.
• Поддержка USB-носителей объемом до 256 ГБ – хватит с запасом для коллекций музыки или аудиокниг.
• Музыка со смартфона через аудиосистему. Просто подключите смартфон по Bluetooth или AUX и слушайте музыку из любого музыкального приложения: Яндекс.Музыка, VKМузыка, ЗВУК и т.д.).
• Полное соответствие российскому законодательству. В модели Prology CMD-400 предусмотрен вход Mute и адаптация для подключения к системе ЭРА-ГЛОНАСС.
• Увеличенный экран – это не только удобство, но и безопасность. Крупная индикация легко читается и не заставляет отвлекаться от дороги.
• Многоцветная трехзонная подсветка кнопок и экрана – это возможность гармонично вписать головное устройство в дизайн интерьера любого автомобиля или создать собственное цветовое настроение.

---



От простой системы до сложной «поканалки». Недорого

Тест головного устройства Prology CMD-400 со встроенным 8-канальным аудиопроцессором



Ссылка на оригинал статьи на сайте carmus.ru

---

Кажется, совсем недавно понятие «недорогая автомобильная аудиосистема» означало лишь пару динамиков впереди, пару – сзади и, в лучшем случае, сабвуфер. А с нынешними ГУ можно что угодно – хоть поканальную 3-полоску с сабом замутить без особых затрат. Короче, давайте смотреть, что умеет совсем новая модель от Prology со встроенным процессором и аж четырьмя парами линейных выходов.

---

Ну и, к слову, сразу о цене. На момент теста Prology CMD-400 стоит всего 7990 рублей. Учитывая возможности, совсем недорого.



Первое знакомство, конструктивные особенности

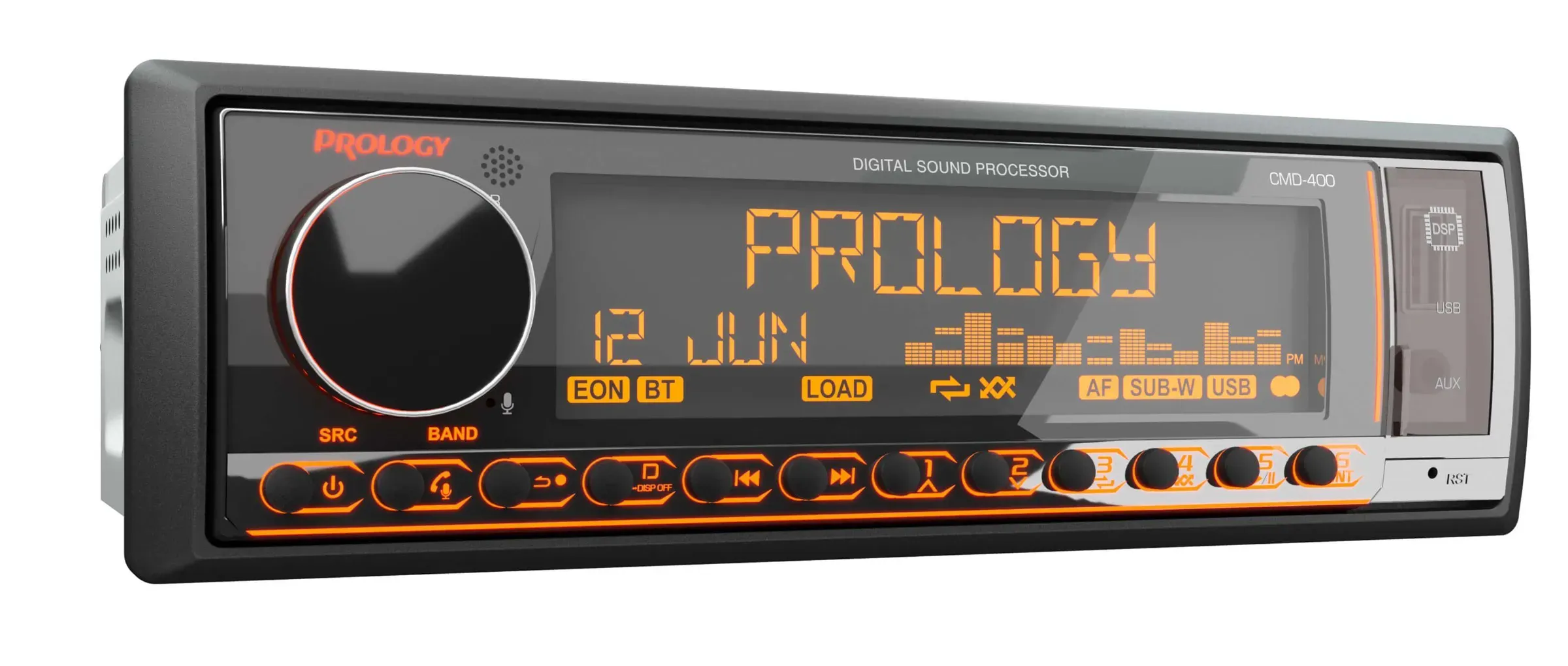

Первые впечатления приятные – матовое покрытие передней панели в титановом цвете выглядит намного приятней привычного голого пластика. Особенно в сочетании с глянцем экрана и слегка тонированной шторки, прикрывающей разъёмы USB и AUX.

ИК-пульт идёт в комплекте. Без лишних затей, но не карточный, а с нормальными кнопками.

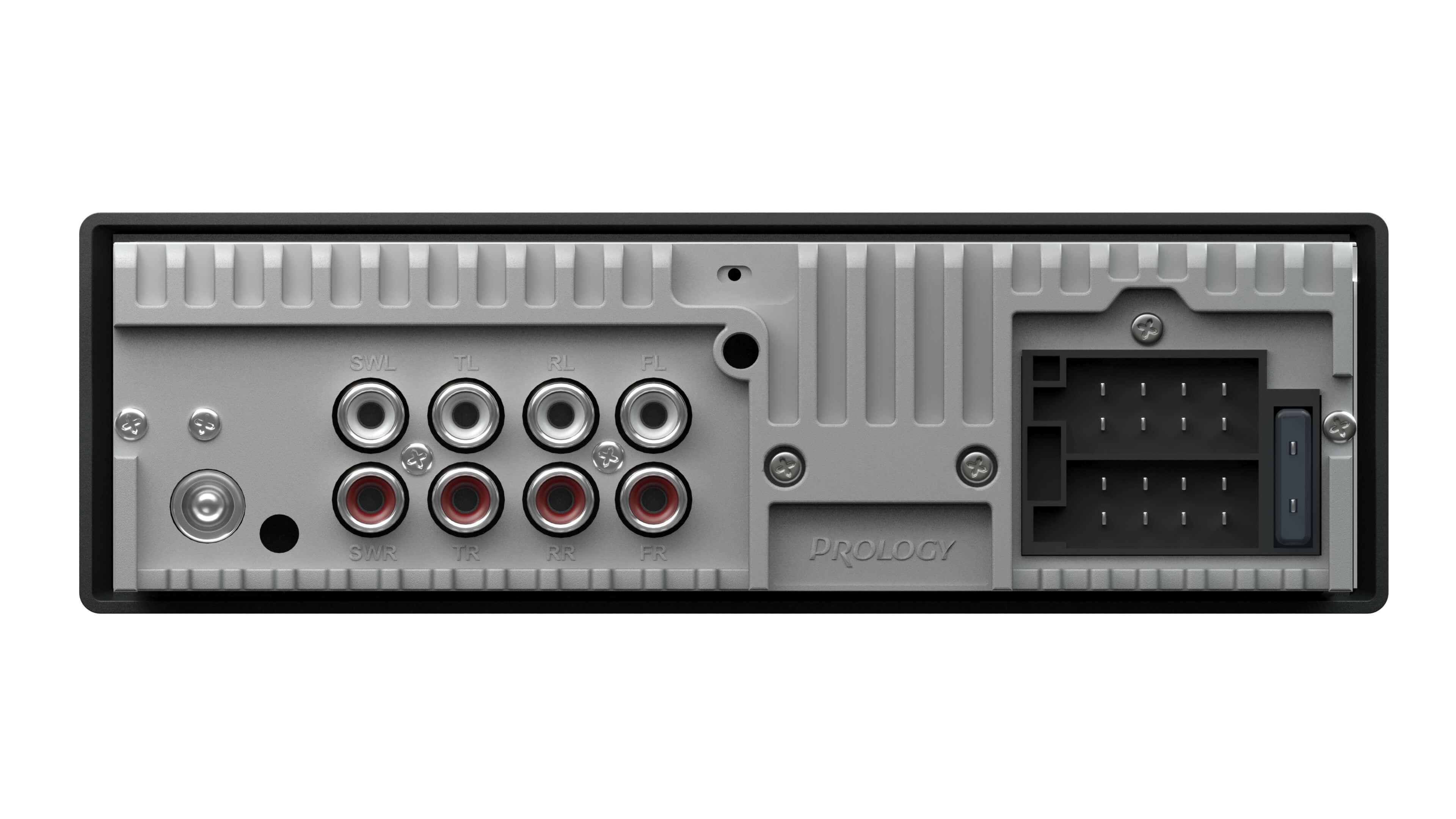

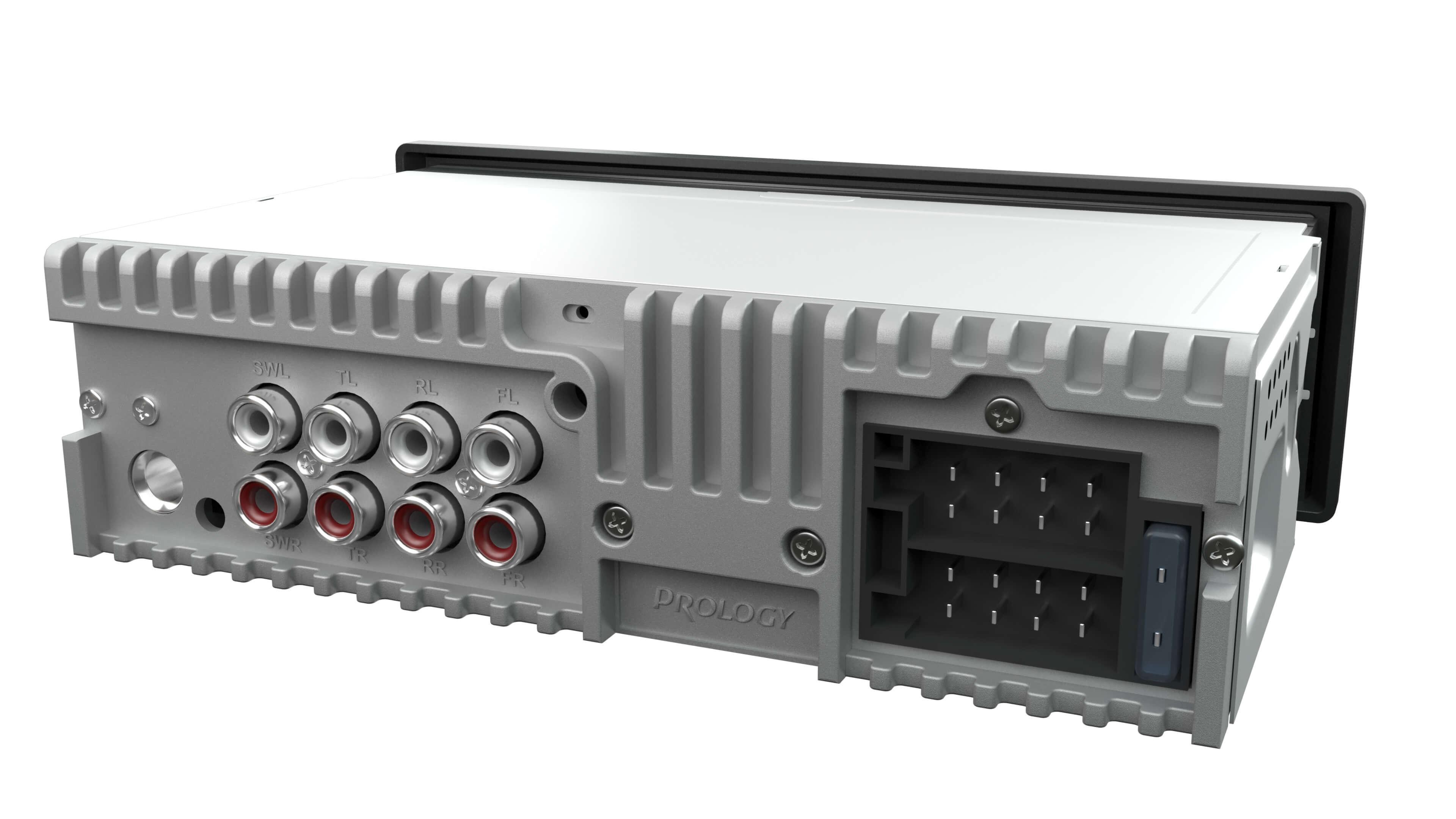

Разъёмы ISO, по сложившейся в последние годы традиции, размещены прямо на корпусе. Если что, ответные «хвосты» вложены в комплект – отдельно докупать не придётся.

Примечательный момент. В разъёме ISO на головном устройстве есть не только питание и выходы встроенного усилителя. В него заведено управление со штатных кнопок на руле (резистивная система, в «хвосте» это два коричневых провода), провод Mute для подключения к системе Эра-Глонасс (требование законодательства, не все соблюдают) и провод Illumination для управления яркостью подсветки (тоже не все его предусматривают).

Идём дальше. Рядом с четырьмя парами RCA есть разъём для внешнего микрофона Hands Free, но самого микрофона в комплекте нет – при необходимости нужно будет докупить отдельно. По умолчанию используется микрофон, встроенный в переднюю панель.

Включаю аппарат. Экран – символьный, сегментный – практически «классика жанра». Но зато крупный, что применительно к автомобилю можно считать плюсом.

Цвет подсветки задаётся аж по трём зонам. Настраивается – как фантазия подскажет: можно устроить разноцветье, а можно подогнать под штатную подсветку и точно вписать в стиль салона. Всё в ваших руках.

Сразу поделюсь общими впечатлениями об эргономике. Все кнопки скомпонованы в один ряд. Возможно, отдельные кнопки переключения треков и смены источников были бы удобней, хотя, полагаю, это дело привычки.

Нажатие кнопок происходит без щелчков, но с некоторым усилием. Это ни хорошо, ни плохо, каждый предпочитает что-то своё. В принципе, можно рассматривать как страховку от случайных задеваний.

Сдвижная шторка открывается с мягким подпружиниванием (а не как у некоторых, с пластиковым скрипом). Мелочь, а приятно.

Энкодер вращается с мягкими фиксируемыми положениями – это хорошо. Лёгкий осевой люфт есть, но, по большому счёту, он есть почти у всех, и общее впечатление особо не портит. Разве что высоту энкодера можно было бы сделать чуть побольше, но это так, скорее, пожелание.



Что умеет?

Тут всё ожидаемо – три базовых источника современных головных устройств – радио, USB и Bluetooth. Да, и ещё AUX, хотя сейчас он уже не столь актуален.

Читаются флешки, отформатированные в FAT32 и объёмом до 256 ГБ. Поддерживаются все базовые форматы, включая FLAC с разрешением вплоть до 24 бит/48 кГц.

Передача по Bluetooth Audio кодируется SBC. Это база, а «хайрезов» тут всё равно никто не ждал. Нормально.

А вот радиотюнер отмечу особо: как оказалось, он здесь вполне удачный. По крайней мере, в предоставленном на тест экземпляре он показал хорошую чувствительность, неплохо держит сигнал, звук чистый. Зачёт.

AUX без перегрузок принимает сигнал с амплитудой до 1,3 В (это примерно 0,9 В среднеквадратического, т. е. RMS). Для большинства смартфонов и портативных плееров достаточно.



Что внутри?

На самом чипе DSP маркировка сошлифована, но по неофициальной информации производитель использует Asahi Kasei. Утверждать не буду, в конце концов, важнее результат.



На линейных выходах замечены операционники JRC4558. Любители твика могут поиграться.

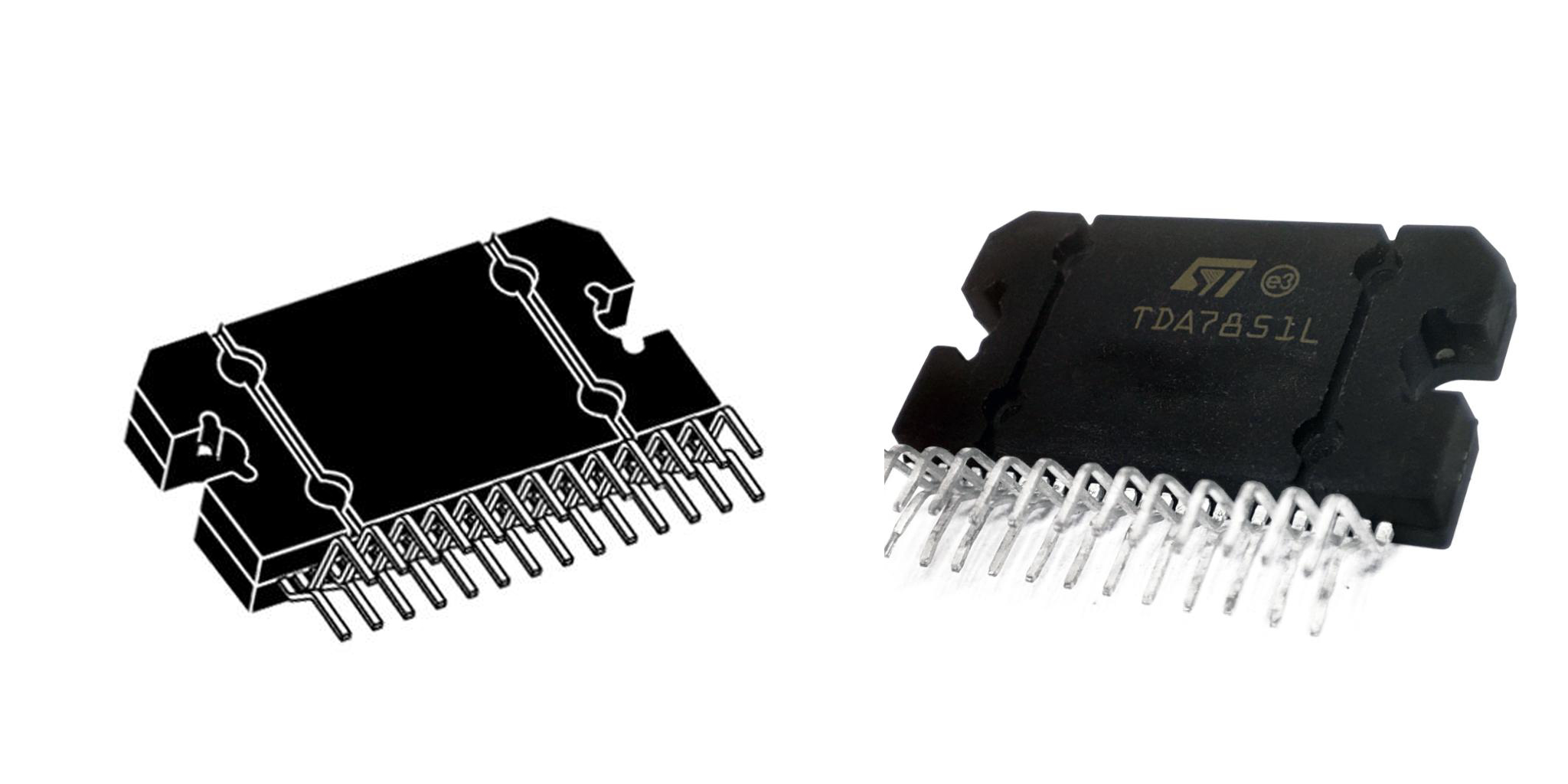

А вот микросхема собственного усилителя приятно удивила: ожидал встретить что-нибудь простое, но оказалась весьма неплохая TDA7851L. Так что если будете строить систему посложнее, с поканалкой и всем таким прочим, то собственное усиление тоже можно иметь ввиду.

Как управляется и настраивается?

По этой части всё привычно. На коробке и в инструкции есть QR-коды со ссылками на RuStore (для Android-смартфонов) и AppStore (для iPhone). Текущая версия приложения на момент теста – 5.0.30.

Скачиваем, запускаем, соединяемся по Bluetooth. Первым делом, проверил управление воспроизведением с USB. Жаль, в новой версии приложения полазить по списку треков на USB снова не получится – в этом смысле всё как у прежних версий. Управление тюнером – без вопросов.

Полезная фича для тех, кто пользуется навигашкой. Если запускать её не отдельно, а сначала запустить приложение Prology, нажать кнопку GPS, и запустить навигационное приложение уже отсюда, то подсказки будут идти через аудиосистему, даже если у вас играет радио или музыка с флешки. Удобно.

Теперь настройки. Частенько бывает, что они разделены – часть функций настраивается с самого аппарата, а часть – из приложения. В этой модели из приложения настраивается вообще всё. Удобно.

Звуковые настройки

Кроссоверные фильтры здесь настраиваются попарно. Правда, в текущей версии приложения обозначения каналов немного сбивают с толку, но, возможно, в дальнейшем это изменится.

При полностью отключенных фильтрах все каналы, включая сабвуферный, имеют одинаковую АЧХ. Специально этот момент проверил, т. к. встречались ГУ, в которых сабовый канал ограничивался сверху по частоте, даже будучи «распущенным» в настройках в полную полосу. Здесь такого ограничения нет.

Теперь о том, как можно настроить частотные фильтры. В основных трёх парах каналов – полная свобода: ФВЧ и ФНЧ настраиваются как душе угодно от 20 Гц до 12,5 кГц.

Сабвуферная пара в этом смысле чуть отличается, в ней можно подрезать сигнал снизу от 10 до 100 Гц (ФВЧ), а сверху – от 30 до 800 Гц (ФНЧ). Получается, использовать эти каналы можно не только как сабвуферные.

Крутизну фильтров можно выбрать вплоть до 48 дБ/октава и, что уж совсем непривычно для DSP в головном устройстве – это возможность выбрать тип каждого фильтра – Баттерворт, Бессель, Линквиц-Райли (условно, разные формы АЧХ – с плавным или более резким переходом от плоского участка к наклонному.

Проверил, насколько выставленные параметры совпадают с тем, что получается реально на выходах. Никаких «разбродов и шатаний» не замечено, зачёт:

Эквалайзер – общий на все выходные каналы, причём аж 48-полосный. Не могу предположить, когда такое количество может понадобиться, ну да ладно, пусть будет. Больше того, он даже не обычный графический (т. е. в котором ширина каждой полосы регулирования фиксирована), а самый настоящий параметрик – с возможностью менять ширину каждой полосы (параметр Q).

Работу тоже проверил, вопросов не возникло:

Режим ПРО. По умолчанию программа управляет кроссоверными фильтрами и эквалайзером раздельно, но если в разделе аудионастроек включить «Режим ПРО», то они объединяются в одном окне. Дело вкуса, но последний показался как-то нагляднее, настраивать удобней:

Задержки. Максимально задержать сигнал в каждом канале можно до 25 мс (эквивалентно «отодвиганию» подключенного к соответствующему каналу динамика на 8,5 метров).

Шаг – 0,1 мс (около 3 см), это больше, чем можно встретить в отдельных процессорах (обычно 0,01 или 0,02 мс), но, по большому счёту, для систем этой ценовой категории вполне достаточно.

К слову, момент, который может оказаться важным. Задержки в сабвуферной паре каналов тоже можно выставлять раздельно. Это значит, что вы можете побаловаться со стереосабом или, учитывая диапазоны настройки кроссоверных фильтров, использовать эти каналы как-то иначе (например, как мидбасовые).

Усиление НЧ. Это отдельная фича, независимая от эквалайзера. Можно использовать, чтобы поддать басу, не трогая многополосный эквалайзер. Задаётся в разделе меню «Усиление»:

Всего 5 уровней «форсирования» низов, снял реальные АЧХ на выходах:

Тонкомпенсация. Включается здесь же, можно выбрать два уровня коррекции сигнала в зависимости от громкости. Штука полезная, позволяет не терять в разборчивости на низах и верхах, если слушать музыку не слишком громко. При включении самой сильной коррекции на выходах получаются следующие АЧХ:

Баланс и фейдер. Это стандартные функции, которые достались в наследство от простых головных устройств без процессора. Вряд ли этот раздел будет востребован в развитых поканальных системах, но если ГУ куплено «на вырост» и пока работает в простой системе без внешних усилителей, то может пригодиться.

Уровни сигнала на линейных выходах. Для корректности отключаю тонкомпенсацию и функцию «Усиление НЧ», выставляю эквалайзер «в нули». Громкость – в максимальные 62 единицы.

На флешку записал аудиофайл с синусом 1 кГц с уровнем 0 дБ («цифровой» максимум), его же воспроизводил с телефона по Bluetooth, а на AUX подавал максимально возможный сигнал, который ГУ принимает без искажений (в данном случае – с амплитудой 1,3 В):

Во-первых, искажений на линейных выходах не наблюдается даже при максимальной громкости 62 единицы (напомню, эквалайзер и «улучшайзеры» – в нулях). Это хорошо.

Во-вторых, как видите, источники сбалансированы между собой по уровню, во всех вариантах максимальная амплитуда на выходах составляет около 4,5 В – это примерно 3,2 В RMS (среднеквадратическое значение). С небольшими оговорками выходы можно назвать 4-вольтовыми.



Коротко по делу. Для каких задач выбирать?

Чем дальше, тем больше меняются приоритеты. Раньше под «процессорными ГУ» понимались в первую очередь именно головные устройства, просто с довеском в виде процессора. А сейчас это первым делом процессоры, просто выполненные в формате головного устройства.

Конечно, пока они не конкурируют с отдельными DSP по вычислительным мощностям, но по функциональности, как видите, постепенно приближаются. Из принципиальных отличий – регулировка кроссоверных фильтров не в каждом канале отдельно, а только в парах каналов, ну и эквалайзер – один на все каналы. В остальном же возможностей – даже с запасом для большинства применений в своей ценовой нише.

Как итог, Prology CMD-400 – аппарат с редкой универсальностью. Хотите – стройте простенькую шаблонную систему, как это делалось много лет назад. А хотите – продвинутую с 2-полосным фронтом, тылом и сабом. Или даже с 3-полосным фронтом и сабом. Легко и не напрягаясь. Причём можно полностью с внешними усилителями, а можно для части каналов использовать собственное усиление головного устройства – опять же на ваш выбор.

• Стильное исполнение передней панели в матовом «титановом» цвете
• 8 каналов встроенного аудиопроцессора
• Почти полное отсутствие ограничений для кроссоверных фильтров
• Возможност
